机械制造企业图纸管理小程序开发案例：从微信群发PDF到版本自动归档

项目背景

客户是常州武进区一家做非标机械零部件的制造企业，约90人，其中技术部6人、车间40多人。技术员用SolidWorks出图后另存PDF，发到「生产沟通群」里，车间主任再打印分发。问题出在改图上：一件零件改到C版，群里同时躺着A、B、C三个PDF，名字都叫「法兰盘.pdf」。2026年初，车间按旧图加工了一批轴承座，孔距差了3毫米，整批返工。仓库那边也一样，纸图纸卷角、油污、丢页，找一张去年的装配图要翻半小时。

解决方案

常州飞傲软件科技有限公司接到需求后，先去车间跟了两天班，看技术员怎么发图、车间怎么找图。最后没做复杂的PDM系统，而是做了一套图纸管理小程序，技术部在电脑端后台上传，车间用手机看。

整体思路是「以图号为唯一身份，版本只增不改」。技术员上传图纸时，系统要求填写图号、名称、所属项目，上传后自动生成版本号（A、B、C……），旧版本不会被覆盖，而是标记为历史版本。同一个图号再次上传，系统提示「该图号已有C版，是否升为D版」，确认后C版自动转为历史。

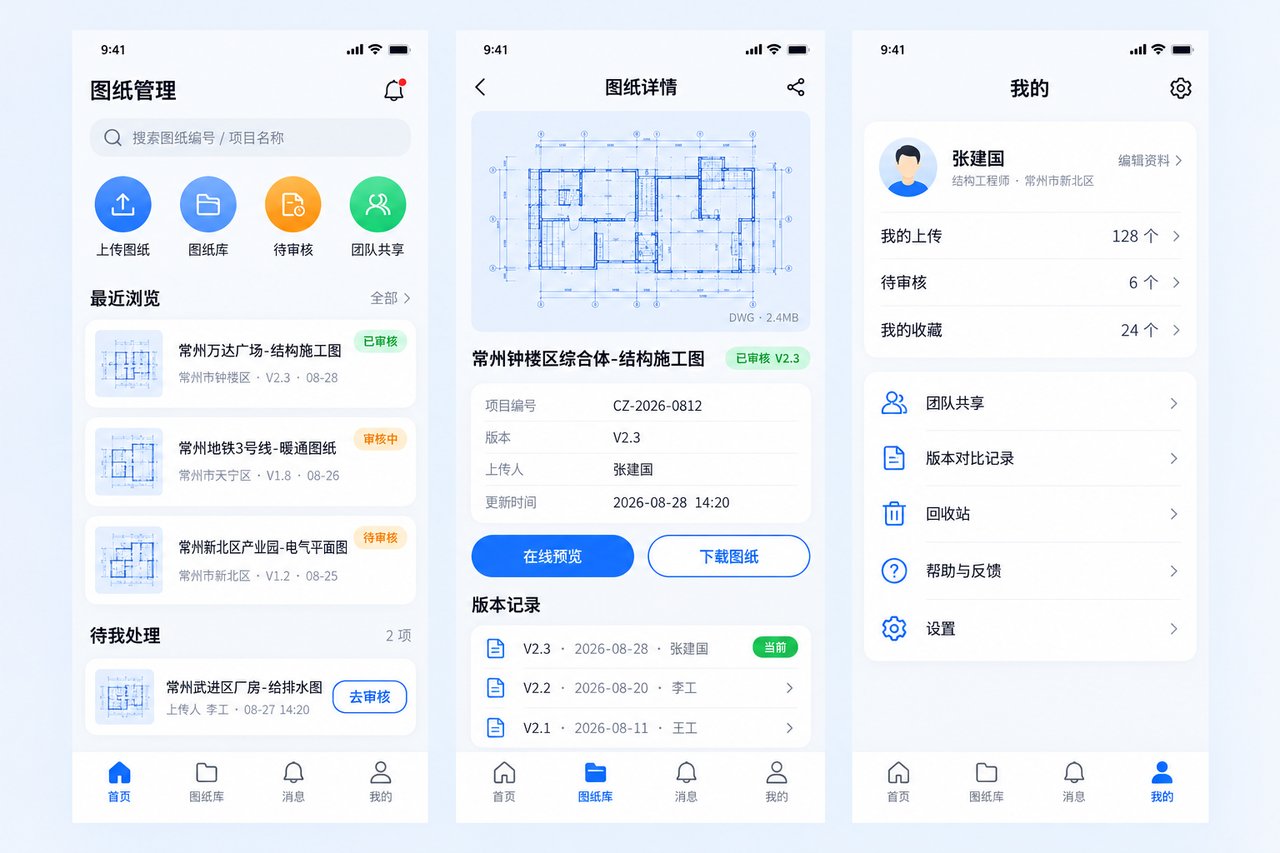

车间操作很轻：微信里打开小程序，扫码或按图号搜索，看到的永远是当前生效版本，页面上有醒目的版本标和生效日期。如果扫到的图纸已经作废，页面直接显示红色「已作废，禁止加工」，并提示最新版本图号。

后台这边，技术部可以设置哪些图纸对哪些工序可见，比如焊接班组只看到焊接相关图纸，装配图默认不开放。所有下载和查看记录留痕，谁在什么时候看了哪一版，后台能查到。图纸文件存放在客户自己的服务器上，小程序只做索引和权限校验，不上传第三方云端。

整个开发周期约七周，中间改了两轮，主要是把「看图」这一步做快——车间师傅不愿意等，图纸要三秒内打开。

核心功能

• 图纸上传与版本管理：技术员在电脑端上传PDF或DWG，填图号后系统自动生成版本号，旧版自动转为历史版本，解决「群里三个PDF分不清」的问题。
• 扫码看最新图：车间工人在工位张贴的二维码上扫一下，直接打开该零件当前生效版本，不用再问技术员要图。
• 作废图拦截：图纸升版或作废后，旧版二维码扫描显示「已作废」，并跳转最新版本，避免按旧图加工。
• 按工序分级授权：技术部在后台给不同班组配置可见范围，焊接、机加、装配各看各的，装配总图不对外扩散。
• 图号搜索与目录浏览：车间主任可按项目、图号、名称三种方式查图，替代原来翻纸质图纸袋的方式。
• 查看记录留痕：后台记录每个账号的查看、下载时间与版本，出问题时能回溯是哪个版本被使用。

交付价值

上线三个月后，客户反馈比较直接的变化是：图纸找图时间从平均十几分钟降到一分钟内，车间不再出现「按旧版加工」的批量返工。技术部也不用每天在群里重复发图，改图后系统自动通知相关班组。纸质图纸基本停用，仓库那排图纸柜腾出来放了工装。对一家90人的厂来说，这些变化不算大，但足够让技术员少加班。
